○美作市準用河川に係る河川管理施設等の構造の技術的基準を定める規則
平成24年12月28日
規則第38号
目次
第1章 総則(第1条・第2条)
第2章 堤防(第3条―第18条)
第3章 床止め(第19条―第22条)
第4章 堰(第23条―第37条)
第5章 水門及び樋門(第38条―第47条)
第6章 揚水機場、排水機場及び取水塔(第48条―第53条)
第7章 橋(第54条―第61条)
第8章 伏せ越し(第62条―第66条)
第9章 雑則(第67条―第70条)
附則
第1章 総則
(趣旨)
第1条 この規則は、美作市市道及び準用河川構造等基準条例(平成24年美作市条例第42号)第6条で規定する準用河川に係る河川管理施設等の構造の技術的基準に関し必要な事項を定めるものとする。
(1) 計画高水流量 過去の主要な洪水及びこれらによる災害の発生の状況並びに流域及び災害の発生を防止すべき地域の気象、地形、地質、開発の状況等を総合的に考慮して、市長が定めた高水流量をいう。
(2) 計画横断形 計画高水流量の流水を流下させ、背水が河川外に流出することを防止し、河川を適正に利用させ、流水の正常な機能を維持し、及び河川環境の整備と保全をするために必要な河川の横断形で、市長が定めたものをいう。
(3) 流下断面 流水の流下に有効な河川の横断面をいう。
(4) 計画高水位 計画高水流量及び計画横断形に基づいて、又は流水の貯留を考慮して、市長が定めた高水位をいう。
第2章 堤防
(適用の範囲)
第3条 この章の規定は、流水が河川外に流出することを防止するために設ける堤防及び霞堤について適用する。
(構造の原則)
第4条 堤防は、護岸、水制その他これらに類する施設と一体として、計画高水位以下の水位の流水の通常の作用に対して安全な構造とするものとする。
(材質及び構造)
第5条 堤防は、盛土により築造するものとする。ただし、土地利用の状況その他の特別の事情によりやむを得ないと認められる場合においては、その全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものとし、又はコンクリート構造若しくはこれに準ずる構造の胸壁を有するものとすることができる。
(高さ)
第6条 堤防の高さは、計画高水流量に応じ、計画高水位に次の表の右欄に掲げる値を加えた値以上とするものとする。ただし、堤防に隣接する堤内の土地の地盤高(以下「堤内地盤高」という。)が計画高水位より高く、かつ、地形の状況等により治水上の支障がないと認められる区間にあっては、この限りでない。
項 | 計画高水流量(単位 1秒間につき立方メートル) | 計画高水位に加える値(単位 メートル) |
1 | 200未満 | 0.6 |
2 | 200以上500未満 | 0.8 |
3 | 500以上2,000未満 | 1 |
4 | 2,000以上5,000未満 | 1.2 |
5 | 5,000以上10,000未満 | 1.5 |
6 | 10,000以上 | 2 |
2 胸壁を有する堤防の胸壁を除いた部分の高さは、計画高水位以上とするものとする。
(天端幅)
第7条 堤防の天端幅は、堤防の高さと堤内地盤高との差が0.6メートル未満である区間を除き、計画高水流量に応じ、次の表の右欄に掲げる値以上とするものとする。ただし、堤内地盤高が計画高水位より高く、かつ、地形の状況等により治水上の支障がないと認められる区間にあっては、計画高水流量が1秒間につき500立方メートル以上である場合においても、3メートル以上とすることができる。
項 | 計画高水流量(単位 1秒間につき立方メートル) | 天端幅(単位 メートル) |
1 | 500未満 | 3 |
2 | 500以上2,000未満 | 4 |
3 | 2,000以上5,000未満 | 5 |
4 | 5,000以上10,000未満 | 6 |
5 | 10,000以上 | 7 |
(盛土による堤防の法勾配等)
第8条 盛土による堤防(胸壁の部分及び護岸で保護される部分を除く。次項において同じ。)の法勾配は、堤防の高さと堤内地盤高との差が0.6メートル未満である区間を除き、50パーセント以下とするものとする。
2 盛土による堤防の法面は、芝等によって覆うものとする。
(小段)
第9条 堤防の安定を図るため必要がある場合においては、その中腹に小段を設けるものとする。
2 堤防の小段の幅は、3メートル以上とするものとする。
(1) 第1種側帯 旧河川の締切箇所、漏水箇所その他堤防の安定を図るため必要な箇所に設けるものとし、その幅は、3メートル以上とすること。
(2) 第2種側帯 非常用の土砂等を備蓄するため特に必要な箇所に設けるものとし、その幅は、5メートル以上で、かつ、堤防敷(側帯を除く。)の幅の2分の1以下(20メートル以上となる場合は、20メートル)とし、その長さは、おおむね長さ10メートルの堤防の体積(100立方メートル未満となる場合は、100立方メートル)の土砂等を備蓄するために必要な長さとすること。
(3) 第3種側帯 環境を保全するため特に必要な箇所に設けるものとし、その幅は、5メートル以上で、かつ、堤防敷(側帯を除く。)の幅の2分の1以下(20メートル以上となる場合は、20メートル)とすること。
(護岸)
第11条 流水の作用から堤防を保護するため必要がある場合においては、堤防の表法面又は表小段に護岸を設けるものとする。
(水制)
第12条 流水の作用から堤防を保護するため、流水の方向を規制し、又は水勢を緩和する必要がある場合においては、適当な箇所に水制を設けるものとする。
(堤防に沿って設置する樹林帯)
第13条 堤防に沿って設置する樹林帯は、洪水時における破堤の防止等について適切に配慮された構造とするものとする。
2 堤内の土地にある樹林帯の構造は、成木に達したときの胸高直径が30センチメートル以上の樹木が10平方メートル当たり1本以上あるものその他洪水時における破堤の防止等の効果がこれと同等以上のものとする。
(管理用通路)
第14条 堤防には、次に定めるところにより、河川の管理のための通路(以下「管理用通路」という。)を設けるものとする。ただし、管理用通路に代わるべき適当な通路がある場合、堤防の全部若しくは主要な部分がコンクリート、鋼矢板若しくはこれらに準ずるものによる構造のものである場合又は堤防の高さと堤内地盤高との差が0.6メートル未満の区間である場合においては、この限りでない。
(1) 幅員は、3メートル以上で堤防の天端幅以下の適切な値とすること。

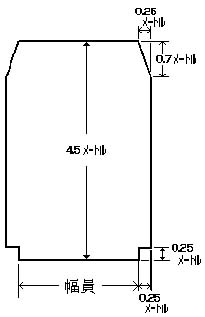

(2) 建築限界は、次の図に示すところによること。
(波浪の影響を著しく受ける堤防に講ずべき措置)
第15条 湖沼又は2以上の河川の合流する箇所の堤防その他の堤防で波浪の影響を著しく受けるものには、必要に応じ、次に掲げる措置を講ずるものとする。
(1) 表法面又は表小段に護岸又は護岸及び波返工を設けること。
(2) 前面に消波工を設けること。
(1) 天端、裏法面及び裏小段をコンクリートその他これに類するもので覆うこと。
(2) 裏法尻に沿って排水路を設けること。
(背水区間の堤防の高さ及び天端幅の特例)
第16条 甲河川と乙河川が合流することにより乙河川に背水が生ずることとなる場合においては、合流箇所より上流の乙河川の堤防の高さは、第6条第1項の規定により定められるその箇所における甲河川の堤防の高さを下回らないものとするものとする。ただし、堤内地盤高が計画高水位より高く、かつ、地形の状況等により治水上の支障がないと認められる区間及び逆流を防止する施設によって背水が生じないようにすることができる区間にあっては、この限りでない。
第3章 床止め
(構造の原則)
第19条 床止めは、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 床止めは、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
(護床工及び高水敷保護工)
第20条 床止めを設ける場合において、これを接続する河床又は高水敷の洗掘を防止するため必要があるときは、適当な護床工又は高水敷保護工を設けるものとする。
(護岸)
第21条 床止めを設ける場合においては、流水の変化に伴う河岸又は堤防の洗掘を防止するため、次に定めるところにより、護岸を設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(1) 床止めに接する河岸又は堤防の護岸は、上流側は床止めの上流端から10メートルの地点又は護床工の上流端から5メートルの地点のうちいずれか上流側の地点から、下流側は水叩きの下流端から15メートルの地点又は護床工の下流端から5メートルの地点のうちいずれか下流側の地点までの区間以上の区間に設けること。
(2) 前号に掲げるもののほか、河岸又は堤防の護岸は、湾曲部であることその他河川の状況等により特に必要と認められる区間に設けること。
(3) 河岸(低水路の河岸を除く。以下この号において同じ。)又は堤防の護岸の高さは、計画高水位以上とすること。ただし、床止めの設置に伴い流水が著しく変化することとなる区間にあっては、河岸又は堤防の高さとすること。
(4) 低水路の河岸の護岸の高さは、低水路の河岸の高さとすること。
(魚道)
第22条 床止めを設ける場合において、魚類の遡上等を妨げないようにするため必要があるときは、次に定めるところにより、魚道を設けるものとする。
(1) 床止めの直上流部及び直下流部における通常予想される水位変動に対して魚類の遡上等に支障のないものとすること。
(2) 床止めに接続する河床の状況、魚道の流量、魚道において対象とする魚種等を適切に考慮したものとすること。
第4章 堰
(構造の原則)
第23条 堰は、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 堰は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに堰に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
項 | 計画高水流量(単位 1秒間につき立方メートル) | 径間長(単位 メートル) |
1 | 500未満 | 15 |
2 | 500以上2,000未満 | 20 |
3 | 2,000以上4,000未満 | 30 |
4 | 4,000以上 | 40 |
5 可動堰の可動部が起伏式である場合においては、第2項に該当する場合を除き、ゲートの直高が2メートル以下の場合は、可動部の径間長をゲートの縦の長さと横の長さとの比の値が10分の1となる値(15メートル未満となる場合は、15メートル)以上とすることができる。
項 | 計画高水流量(単位 1秒間につき立方メートル) | 可動部のうち土砂吐き又は舟通しとしての効用を兼ねる部分の径間長(単位 メートル) | 可動部の径間長の平均値(単位 メートル) |
1 | 500未満 | 12.5 | 15 |
2 | 500以上2,000未満 | 12.5 | 20 |
3 | 2,000以上4,000未満 | 15 | 30 |
4 | 4,000以上 | 20 | 40 |
2 前項の規定によれば可動堰の可動部のうち土砂吐き又は舟通しとしての効用を兼ねる部分以外の部分の径間長が著しく大となり、当該部分のゲートの構造上適当でなく、かつ、治水上の支障がないと認められる場合においては、可動堰の可動部のうち土砂吐き又は舟通しとしての効用を兼ねる部分以外の部分(以下この条において「兼用部分以外の部分」という。)の径間長が計画高水流量に応じ、前項の表の第4欄に掲げる値を10メートル以上超えることとなる場合又はゲートの縦の長さと横の長さとの比の値が15分の1以下となる場合においては、当該径間長を同表の第4欄に掲げる値以上とすることができる。ただし、次の各号のいずれかに該当する場合においては、可動部の径間長を当該各号に定める値以上とすることができる。
(1) 計画高水流量が1秒間につき500立方メートル未満であり、かつ、兼用部分以外の部分の可動部の全長が30メートル未満である場合 12.5メートル
(2) 計画高水流量が1秒間につき2,000立方メートル以上であり、かつ、兼用部分以外の部分の径間長が50メートル以上である場合 条例第26条第1項の規定による径間長に応じた径間数に1を加えた値で兼用部分以外の部分の可動部の全長を除して得られる値
(可動堰の可動部のゲート等の構造の原則)
第27条 ゲートは、確実に開閉し、かつ、必要な水密性及び耐久性を有する構造とするものとする。
2 ゲートの開閉装置は、ゲートの開閉を確実に行うことができる構造とするものとする。
3 ゲートは、予想される荷重に対して安全な構造とするものとする。
(可動堰の可動部のゲートに作用する荷重の種類)
第28条 ゲートに作用する荷重としては、ゲートの自重、貯留水による静水圧の力、貯水池内に堆積する泥土による力、貯留水の氷結時における力、地震時におけるゲートの慣性力、地震時における貯留水による動水圧の力及びゲートの開閉によって生ずる力を採用するものとする。
(可動堰の可動部のゲートの構造)
第29条 可動堰の可動部のゲート(バルブを含む。以下この章において同じ。)は、確実に開閉し、かつ、必要な水密性及び耐久性を有する構造とするものとする。
2 可動堰の可動部のゲートの開閉装置は、ゲートの開閉を確実に行うことができる構造とするものとする。
3 可動堰の可動部のゲートは、予想される荷重に対して安全な構造とするものとする。
4 前3項に規定するもののほか、可動堰の可動部のゲートの構造の基準に関し必要な事項は、次のとおりとする。
(1) 可動堰の可動部のゲートの構造計算に用いる設計震度は、0.12とする。
(2) 可動堰の可動部のゲートについては、前号に規定するもののほか、必要に応じ、洪水時における動水圧その他ゲートに作用する荷重を計算するものとする。
(ゲートに作用する荷重の種類)
第30条 可動堰の可動部のゲートに作用する荷重としては、ゲートの自重、貯留水による静水圧の力、貯水池内に堆積する泥土による力、貯留水の氷結時における力、地震時におけるゲートの慣性力、地震時における貯留水による動水圧の力及びゲートの開閉によって生ずる力を採用するものとする。
2 貯留水による静水圧の力は、可動堰の可動部のゲート貯留水との接触面に対して垂直に作用するものとし、次の式によって計算するものとする。
P＝W0h0
(この式において、P、W0及びh0は、それぞれ次の数値を表すものとする。
P 貯留水による静水圧の力(単位 1平方メートルにつき重量トン)
W0 水の単位体積重量(単位 1立方メートルにつき重量トン)
h0 計画湛水位に風による波浪の影響等を勘案し必要と認められる高さを加えた水位から可動堰の可動部のゲートと貯留水との接触面上の静水圧の力を求めようとする点までの水深(単位 メートル))
3 波浪の貯水地の水面からの高さは、前条第4項に規定する設計震度の値を用いて計算するものとする。
(荷重等の計算方法)
第31条 前条に規定する荷重の計算その他可動堰の可動部のゲートの構造計算に関し必要な技術的基準は、次のとおり定める。
(1) 地震時における可動堰の可動部のゲートの慣性力は、可動堰の可動部のゲートに水平方向に作用するものとし、次の式によって計算するものとする。
I＝WKd
(この式において、I、W及びKdは、それぞれ次の数値を表すものとする。
I 地震時における可動堰の可動部のゲートの慣性力(単位 1立方メートルにつき重量トン)
W 可動堰の可動部のゲートの自重(単位 1立方メートルにつき重量トン)
Kd 前条第4項に規定する設計震度))
(2) 地震時における貯留水による動水圧の力は、可動堰の可動部のゲートと貯留水との接触面に対して垂直に作用するものとし、適切な工学試験又は類似の可動堰の構造計算に用いられた方法に基づき定める場合を除き、次の式によって計算するものとする。
Pd＝0.875W0Kd√(H1h1)
(この式において、Pd、W0、Kd、H1及びh1は、それぞれ次の数値を表すものとする。
Pd 地震時における貯留水による動水圧の力(単位 1平方メートルにつき重量トン)
W0 水の単位体積重量(単位 1立方メートルにつき重量トン)
Kd 第10条第1項に規定する設計震度
H1 計画湛水位から基礎地盤までの水深(単位 メートル)
h1 計画湛水位から可動堰の可動部のゲートと貯留水との接触面上の動水圧を求めようとする点までの水深(単位 メートル))
(可動堰の可動部のゲートの高さ)
第32条 可動堰の可動部の引上げ式ゲートの最大引上げ時における下端の高さは、計画高水流量に応じ、計画高水位に第6条第1項の表の右欄に掲げる値を加えた値以上で、その他の区間においては当該地点における河川の両岸の堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときは、計画堤防)の表法肩を結ぶ線の高さを下回らないものとするものとする。
2 可動堰の可動部の起伏式ゲートの倒伏時における上端の高さは、可動堰の基礎部(床版を含む。)の高さ以下とするものとする。
(可動堰の可動部の引上げ式ゲートの高さの特例)
第33条 背水区間に設ける可動堰の可動部の引上げ式ゲートの最大引上げ時における下端の高さは、治水上の支障がないと認められるときは、前条第1項の規定にかかわらず、次に掲げる高さのうちいずれか高い方の高さ以上とすることができる。
(1) 当該河川に背水が生じないとした場合に定めるべき計画高水位に、計画高水流量に応じ、第6条第1項の表の右欄に掲げる値を加えた高さ
(2) 計画高水位
(可動堰の可動部が起伏式である場合におけるゲートの構造)
第34条 可動堰の可動部が起伏式である場合におけるゲート(潮止めをその設置の目的に含む堰のゲートを除く。)の構造の基準は、第29条第4項に規定するもののほか、次に定めるところによるものとする。
(1) ゲートの起立時における上端の高さは、計画横断形に係る低水路の河床の高さと計画高水位との中間位以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするとき、又は治水上の機能の確保のため適切と認められる措置を講ずるときは、ゲートの起立時における上端の高さを堤内地盤高又は計画高水位のうちいずれか低い方の高さ以下とすることができる。
(2) ゲートの直高は、3メートル以下とすること。ただし、ゲートを洪水時においても土砂、竹木その他の流下物によって倒伏が妨げられない構造とするときは、この限りでない。
(管理施設)
第35条 可動堰には、必要に応じ、管理橋その他の適当な管理施設を設けるものとする。
第5章 水門及び樋門
(構造の原則)
第38条 水門及び樋門は、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 水門及び樋門は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに水門又は樋門に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(構造)
第39条 水門及び樋門(ゲート及び管理施設を除く。)は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
2 樋門は、堆積土砂等の排除に支障のない構造とするものとする。
(断面形)
第40条 河川を横断して設ける水門及び樋門の流水を流下させる部分の断面形は、計画高水流量(舟の通行の用に供する水門にあっては、計画高水流量及び通行すべき舟の規模)を勘案して定めるものとする。
2 前項の規定は、河川、一級河川及び二級河川以外の水路が河川に合流する箇所において当該水路を横断して設ける水門及び樋門について準用する。
(河川を横断して設ける水門の径間長等)
第41条 第24条から第26条まで(第25条第5項を除く。)の規定は、河川を横断して設ける水門について準用する。この場合において、第24条中「可動堰の可動部(流水を流下させるためのゲート及びこれを支持する堰柱に限る。次条及び第26条において同じ。)以外の部分(堰柱を除く。)及び固定堰」とあるのは「水門のうち流水を流下させるためのゲート及び門柱以外の部分」と、第25条及び第26条中「可動堰の可動部」とあり、及び「可動部」とあるのは「水門のうち流水を流下させるためのゲート及びこれを支持する門柱の部分」と、第25条第1項中「堰柱」とあるのは「門柱」と読み替えるものとする。
2 河川を横断して設ける樋門で2門以上のゲートを有するものの内法幅は、5メートル以上とするものとする。ただし、内法幅が内法高の2倍以上となるときは、この限りでない。
3 令施行規則第17条及び第18条の規定は、河川を横断して設ける水門について準用する。この場合において、これらの規定中「可動部」とあり、及び第9条中「可動堰の可動部」とあるのは、「水門のうち流水を流下させるためのゲート及びこれを支持する門柱の部分」と読み替えるものとする。
(ゲート等の構造)
第42条 水門及び樋門のゲートは、確実に開閉し、かつ、必要な水密性を有する構造とするものとする。
2 水門及び樋門のゲートは、鋼構造又はこれに準ずる構造とするものとする。
3 水門及び樋門のゲートの開閉装置は、ゲートの開閉を確実に行うことができる構造とするものとする。
(水門のゲートの高さ等)
第43条 水門のカーテンウォールの上端の高さ又はカーテンウォールを有しない水門のゲートの閉鎖時における上端の高さは、水門に接続する堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき又は計画堤防の高さが現状の堤防の高さより高いときは、計画堤防)の高さを下回らないものとするものとする。
(水門又は樋門の設置に伴い必要となる護岸)
第44条 河川又は水路を横断して設ける水門又は樋門の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(取水塔の設置に伴い必要となる護岸)
第45条 取水塔の設置に伴い必要となる護岸は、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合を除き、取水塔の上流端及び下流端から上流及び下流にそれぞれ取水塔と河岸又は堤防との距離の2分の1(条例第52条第1項の規定による基準径間長の2分の1を超えることとなる場合は、基準径間長の2分の1。10メートル未満となる場合は、10メートル)の距離の地点を結ぶ区間以上の区間に設けるものとし、その高さについては、第5条第3号及び第4号の規定を準用する。この場合において、同条第3号中「床止め」とあるのは、「取水塔」と読み替えるものとする。
(管理施設等)
第46条 第35条の規定は、水門及び樋門について準用する。
2 水門は、次に定めるところにより、管理用通路としての効用を兼ねる構造とするものとする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。
(1) 管理橋の幅員は、水門に接続する管理用通路の幅員を考慮した適切な値とすること。
(2) 管理橋の設計自動車荷重は、20トンとすること。ただし、管理橋の幅員が3メートル未満の場合は、この限りでない。
2 河川又は水路を横断して設ける水門又は樋門の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
第6章 揚水機場、排水機場及び取水塔
(揚水機場及び排水機場の構造の原則)
第48条 揚水機場及び排水機場は、河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
2 揚水機場及び排水機場のポンプ室(ポンプを据え付ける床及びその下部の室に限る。)、吸水槽及び吐出水槽その他の調圧部は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
2 吐出水槽その他の調圧部の上端の高さは、排水機場の樋門が横断する堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときは、計画堤防)の高さ以上とするものとする。
(流下物排除施設)
第50条 揚水機場及び排水機場には、土砂、竹木その他の流下物を排除するため、沈砂池、スクリーンその他の適当な流下物排除施設を設けるものとする。ただし、河川管理上の支障がないと認められるときは、この限りでない。
(樋門)
第51条 揚水機場及び排水機場の樋門と樋門以外の部分とは、構造上分離するものとする。ただし、樋門が横断する河岸又は堤防の構造に支障を及ぼすおそれがないときは、この限りでない。
2 第40条第2項の規定は、揚水機場又は排水機場の樋門でポンプによる揚水又は排水のみの用に供されるものについては、適用しない。
2 取水塔は、鉄筋コンクリート構造又はこれに準ずる構造とするものとする。
3 取水塔の河床下の部分には、直接取水する取水口を設けてはならない。ただし、取水口の規模及び深さ等を考慮して治水上の支障がないと認められるときは、この限りでない。
第7章 橋
(河川区域内に設ける橋台及び橋脚の構造の原則)
第54条 河川区域内に設ける橋台及び橋脚は、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 河川区域内に設ける橋台及び橋脚は、計画高水位以下の水位の洪水の流下を妨げず、付近の河岸及び河川管理施設の構造に著しい支障を及ぼさず、並びに橋台又は橋脚に接続する河床及び高水敷の洗掘の防止について適切に配慮された構造とするものとする。
(橋台)
第55条 河岸又は川幅が50メートル以上の河川若しくは背水区間に係る堤防(計画横断形が定められている場合には、計画堤防。以下この条において同じ。)に設ける橋台は、流下断面内に設けてはならない。ただし、山間狭窄部であることその他河川の状況、地形の状況等により治水上の支障がないと認められるときは、この限りでない。
2 堤防に設ける橋台(前項の橋台に該当するものを除く。)は、堤防の表法肩より表側の部分に設けてはならない。
3 堤防に設ける橋台の表側の面は、堤防の法線に平行して設けるものとする。ただし、堤防の構造に著しい支障を及ぼさないために必要な措置を講ずるときは、この限りでない。
4 堤防に設ける橋台の底面は、堤防の地盤に定着させるものとする。
2 河道内に設ける橋脚の基礎部は、低水路(計画横断形が定められている場合には、当該計画横断形に係る低水路を含む。以下この項において同じ。)及び低水路の河岸の法肩から20メートル以内の高水敷においては低水路の河床の表面から深さ2メートル以上の部分に、その他の高水敷においては高水敷(計画横断形が定められている場合には、当該計画横断形に係る高水敷を含む。以下この項において同じ。)の表面から深さ1メートル以上の部分に設けるものとする。ただし、河床の変動が極めて小さいと認められるとき、又は河川の状況その他の特別の事情によりやむを得ないと認められるときは、それぞれ低水路の河床の表面又は高水敷の表面より下の部分に設けることができる。
(径間長)
第57条 橋脚を河道内に設ける場合においては、当該箇所において洪水が流下する方向と直角の方向に河川を横断する垂直な平面に投影した場合における隣り合う河道内の橋脚の中心線間の距離(河岸又は堤防(計画横断形が定められている場合には、計画堤防。以下この条において同じ。)に橋台を設ける場合においては橋台の胸壁の表側の面から河道内の直近の橋脚の中心線までの距離を含み、河岸又は堤防に橋台を設けない場合においては当該平面上の流下断面(計画横断形が定められている場合には、当該計画横断形に係る流下断面)の上部の角から河道内の直近の橋脚の中心線までの距離を含む。以下この条において「径間長」という。)は、山間狭窄部であることその他河川の状況、地形の状況等により治水上の支障がないと認められる場合を除き、次の式によって得られる値(その値が50メートルを超える場合においては、50メートル)以上とするものとする。ただし、径間長を次の式によって得られる値(以下この項及び第3項において「基準径間長」という。)以上とすればその平均値を基準径間長に5メートルを加えた値を超えるものとしなければならないときは、径間長は、基準径間長から5メートルを減じた値(30メートル未満となるときは、30メートル)以上とすることができる。
L＝20＋0.005Q
(この式において、L及びQは、それぞれ次の数値を表すものとする。
L 径間長(単位 メートル)
Q 計画高水流量(単位 1秒間につき立方メートル))
(1) 計画高水流量が1秒間につき500立方メートル未満で川幅が30メートル未満の河川に設ける橋 12.5メートル
(2) 計画高水流量が1秒間につき500立方メートル未満で川幅が30メートル以上の河川に設ける橋 15メートル
(3) 計画高水流量が1秒間につき500立方メートル以上2,000立方メートル未満の河川に設ける橋 20メートル
3 前項の適用除外となる主要な公共施設に係る橋は、次に掲げるものに係る橋とする。
(1) 全国新幹線鉄道整備法(昭和45年法律第71号)第2条に規定する新幹線鉄道
(2) 道路法(昭和27年法律第180号)第3条第1号に規定する高速自動車国道
(3) 前号に規定する道路以外の道路で幅員30メートル以上のもの
4 基準径間長が25メートルを超えることとなる場合においては、第1項の規定にかかわらず、流心部以外の部分に係る橋の径間長を25メートル以上とすることができる。この場合においては、橋の径間長の平均値は、これらの規定により定められる径間長以上としなければならない。
5 河道内に橋脚が設けられている橋、堰その他の河川を横断して設けられている施設に近接して設ける橋の径間長については、これらの施設の相互の関係を考慮して治水上必要と認められる範囲内において特則を定めることができる。
2 橋面(路面及び地覆その他流水又は波浪が橋を通じて河川外に流出することを防止するための措置を講じた部分をいう。)の高さは、背水区間においても、橋が横断する堤防(計画横断形が定められている場合において、計画堤防の高さが現状の堤防の高さより低く、かつ、治水上の支障がないと認められるとき、又は計画堤防の高さが現状の堤防の高さより高いときは、計画堤防)の高さ以上とするものとする。
2 前項の規定による場合のほか、橋の下の河岸又は堤防を保護するため必要があるときは、河岸又は堤防をコンクリートその他これに類するもので覆うものとする。
3 橋の設置に伴い必要となる護岸は、次に定めるところにより設けるものとする。ただし、地質の状況等により河岸又は堤防の洗掘のおそれがない場合その他治水上の支障がないと認められる場合は、この限りでない。
(1) 河道内に橋脚を設けるときは、河岸又は堤防に最も近接する橋脚の上流端及び下流端から上流及び下流にそれぞれ第52条第1項の規定による基準径間長の2分の1の距離の地点を結ぶ区間以上の区間に設けること。
(2) 河岸又は堤防に橋台を設けるときは、橋台の両端から上流及び下流にそれぞれ10メートルの地点を結ぶ区間以上の区間に設けること。
(管理用通路の構造の保全)
第60条 橋(取付部を含む。)は、管理用通路(管理用通路を設けることが計画されている場合は、当該計画されている管理用通路)の構造を考慮して適切な構造の取付通路その他必要な施設を設けた構造とする。ただし、管理用通路に代わるべき適当な通路がある場合は、この限りでない。
(1) 高水敷に設ける橋で小規模なもの
(2) 低水路に設ける橋で可動式とする等の特別の措置を講じたもの
第8章 伏せ越し
(適用の範囲)
第62条 この章の規定は、用水施設又は排水施設である伏せ越しについて適用する。
(構造の原則)
第63条 伏せ越しは、計画高水位以下の水位の流水の作用に対して安全な構造とするものとする。
2 伏せ越しは、計画高水位以下の水位の洪水の流下を妨げず、並びに付近の河岸及び河川管理施設の構造に著しい支障を及ぼさない構造とするものとする。
(構造)
第64条 堤防(計画横断形が定められている場合には、計画堤防を含む。以下この項において同じ。)を横断して設ける伏せ越しにあっては、堤防の下に設ける部分とその他の部分とは、構造上分離するものとする。ただし、堤防の地盤の地質、伏せ越しの深さ等を考慮して、堤防の構造に支障を及ぼすおそれがないときは、この限りでない。
2 第37条の規定は、伏せ越しの構造について準用する。
(ゲート等)
第65条 伏せ越しには、流水が河川外に流出することを防止するため、河川区域内の部分の両端又はこれに代わる適当な箇所に、ゲート(バルブを含む。次項において同じ。)を設けるものとする。ただし、地形の状況により必要がないと認められるときは、この限りでない。
(深さ)
第66条 伏せ越しは、低水路(計画横断形が定められている場合には、当該計画横断形に係る低水路を含む。以下この条において同じ。)及び低水路の河岸の法肩から20メートル以内の高水敷においては低水路の河床の表面から、その他の高水敷においては高水敷(計画横断形が定められている場合には、当該計画横断形に係る高水敷を含む。以下この条において同じ。)の表面から、堤防(計画横断形が定められている場合には、計画堤防を含む。以下この条において同じ。)の下の部分においては堤防の地盤面から、それぞれ深さ2メートル以上の部分に設けるものとする。ただし、河床の変動が極めて小さいと認められるとき、又は河川の状況その他の特別の事情によりやむを得ないと認められるときは、それぞれ低水路の河床の表面、高水敷の表面又は堤防の地盤面より下の部分に設けることができる。
第9章 雑則
(適用除外)
第67条 この規則の規定は、次に掲げる河川管理施設又は許可工作物(以下「河川管理施設等」という。)については、適用しない。
(1) 治水上の機能を早急に向上させる必要がある小区間の河川における応急措置によって設けられる河川管理施設等
(2) 臨時に設けられる河川管理施設等
(3) 工事を施行するために仮に設けられる河川管理施設等
(計画高水流量等の決定又は変更があった場合の適用の特例)
第68条 河川管理施設等が、これに係る工事の着手(許可工作物にあっては、法第26条の許可。以下この条において同じ。)があった後における計画高水流量、計画横断形又は計画高水位(以下この条において「計画高水流量等」という。)の決定又は変更によってこの規則の規定に適合しないこととなった場合においては、当該河川管理施設等については、当該計画高水流量等の決定又は変更がなかったものとみなして当該規定を適用する。ただし、工事の着手が当該計画高水流量等の決定又は変更の後である改築(災害復旧又は応急措置として行われるものを除く。)に係る河川管理施設等については、この限りでない。
(小河川の特例)
第69条 前項までの規定にかかわらず、計画高水流量が1秒間につき100立方メートル未満の小河川に設ける河川管理施設等については、河川管理上の支障があると認められる場合を除き、次に定める基準等によることができる。
(1) 堤防の天端幅は、計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間においては、計画高水流量に応じ、次の表の右欄に掲げる値以上とすること。
項 | 計画高水流量(単位 1秒間につき立方メートル) | 天端幅(単位 メートル) |
1 | 50未満 | 2 |
2 | 50以上100未満 | 2.5 |
(2) 堤防の高さは、計画高水位が堤内地盤高より高く、かつ、その差が0.6メートル未満である区間においては、計画高水流量が1秒間につき50立方メートル未満であり、かつ、堤防の天端幅が2.5メートル以上である場合は、計画高水位に0.3メートルを加えた値以上とすること。

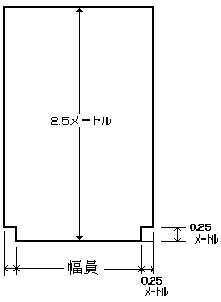

(3) 堤防に設ける管理用通路は、川幅が10メートル未満である区間においては、幅員は、2.5メートル以上とし、建築限界は、次の図に示すところによること。
(4) 橋については、条例第51条第2項中「20メートル」とあるのは「10メートル」と、「2メートル」とあるのは「1メートル」と、「1メートル」とあるのは「0.5メートル」と読み替えて同項の規定を適用すること。
(5) 伏せ越しについては、条例第61条中「20メートル」とあるのは「10メートル」と、「2メートル」とあるのは「1メートル」と読み替えて同条の規定を適用すること。
附則
(施行期日)
1 この規則は、平成25年4月1日から施行する。
(経過措置)
2 昭和51年10月1日において現に存する河川管理施設等又は現に工事中の河川管理施設等(既に法第26条第1項の許可を受け、工事に着手するに至らない許可工作物を含む。)がこの規則の規定に適合しない場合においては、当該河川管理施設等については、当該規定は、適用しない。ただし、工事の着手(許可工作物にあっては、法第26条第1項の許可)が同日以後である改築(災害復旧又は応急措置として行われるものを除く。以下同じ。)に係る河川管理施設等については、この限りでない。
3 平成4年2月1日において現に存する水門及び樋門(以下「水門等」という。)又は現に工事中の水門等(既に法第26条第1項の許可を受け、工事に着手するに至らないものを含む。)がこの規則の規定に適合しない場合においては、当該水門等については、当該規定は、適用しない。ただし、工事の着手(同項の許可を受けて設置される水門等にあっては、同項の許可)が同日以後である改築に係る水門等については、この限りでない。
